為了適應不同外形尺寸的工件，機床組合夾具系統在機床加工行業中分為大型、中型和小型 3個系列;每個系列的元件按照用途可分為8類.
①基礎件:如方形、矩形、圓形基礎板和基礎角鐵等，用作夾具體.
②支承件：如墊片、墊板、支承板、支承塊和伸長板等，主要用作不同高度的支承。
③定位件：如定位銷、定位盤、 V形塊和定位支承塊等，用于確定元件與元件、元件與工件之間的相對位置。
④導向件：如鉆模板、鉆套和鉸套等，用于確定刀具與工件的相對位置。
⑤夾緊件：如各種壓板等，用于將工件夾緊在夾具上。
⑥緊固件：如螺栓和螺母等，用于緊固各元件。
⑦其他件:上述6類以外的各種用途的元件。
⑧合件：指在組裝過程中不拆散使用的獨立部件，有定位合件、導向合件和分度合件等。
為便于組合并獲得較高的組裝精度，組合夾具元件本身的制造精度為IT6～7級，并要有很好的互換性。一般情況下，組裝成的夾具能加工IT8級精度的工件，如經過仔細調整，也可加工IT6～7級精度的工件。
焊接類
焊接組合夾具也稱為柔性組合夾具,三維柔性組合工裝夾具,采用標準化技術要求制作的標準化、系列化、通用化的許多模塊組成，所有模塊的鏈接、固定和壓緊都是以孔定位用鎖緊銷來實現快速鎖緊，模塊與模塊之間可以根據工件的實際尺寸而調整，整個一套工裝夾具系統的組合可以實現二維和三維空間的搭建，像小孩子玩積木一樣簡單、容易、快捷.

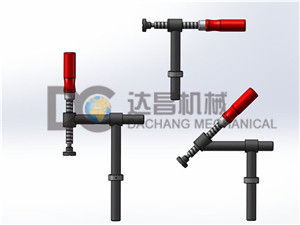

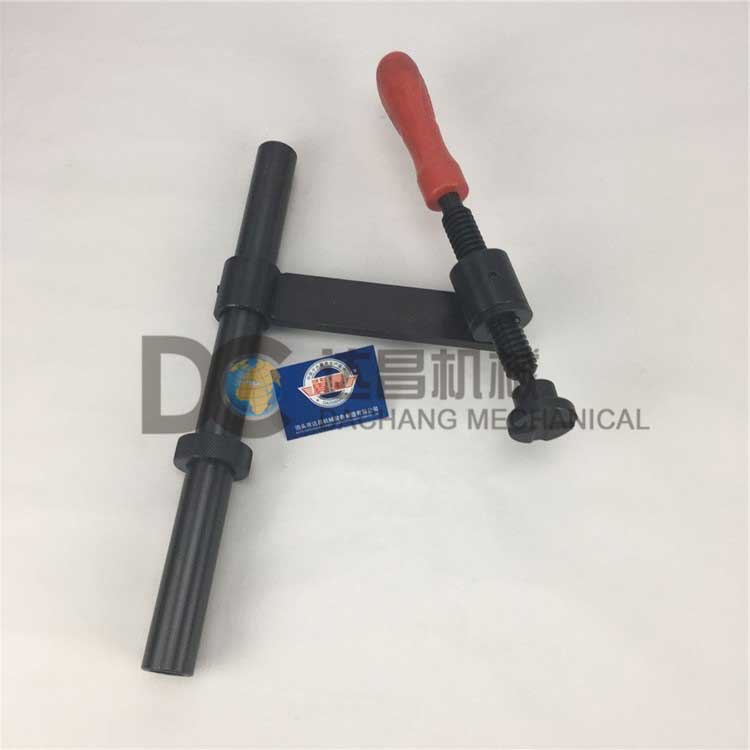

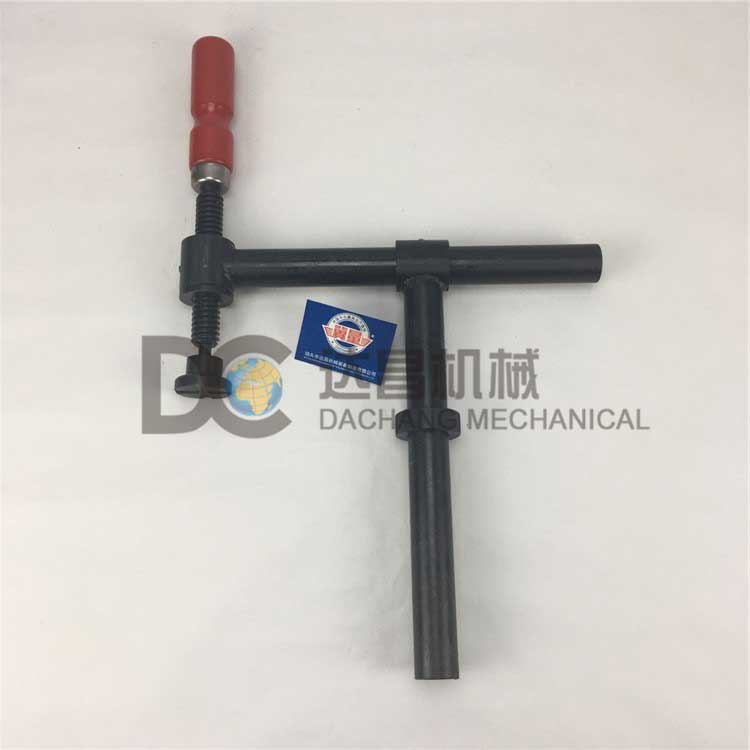

供應快速夾具(快速壓緊器)詳細內容
快速夾鉗是利用機械四連桿死點原理而設計的一種快速夾持、快速打開機構。它包括垂直式夾鉗、水平式夾鉗、推拉式夾鉗、門閂式夾鉗、多功能焊接組合夾鉗系列、大力鉗、C型鉗、F型鉗等。廣泛應用于各種車輛制造、家具、電子等行業的焊接夾具、裝配夾具、機加夾具、檢測治具對零件起到“準確定位、快速裝卸、降低工時、提升效率的作用。
